製品情報

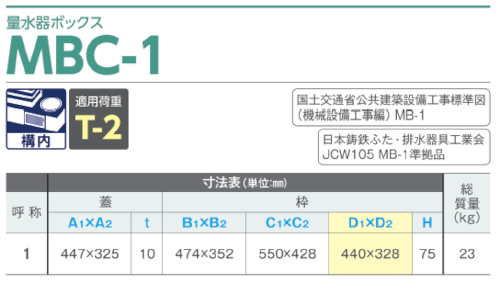

MBC-1 上水道用蓋

●材質：
①蓋／FC200
②受枠／FC200
③取手／SS400
●質量：23kg
●サイズ：25～32mm用

※国土交通省公共建築設備工事標準図（機械設備工事編）MB-1
※適用量水器桝は国土交通省型MC-1（25～32mm）
※日本鋳鉄ふた・排水器具工業会規格JCW-105　MB-1

種類: 上水道

設置場所: 構内(敷地内)

荷重: T-2

形状: 角蓋

構造: 平受け式(落し込み式)

この製品へのお問い合わせカタログ請求フォーム

CADデータダウンロード

PDF形式

DXF形式

弊社製品のDXF形式でのCADデータダウンロードサービスには、ユーザー名（ID）、パスワードが必要になります。
既にユーザー名（ID）、パスワードをお持ちの方はログインを、登録がまだの場合は、新規ユーザー登録を行ってください。
